Xsens DOT是一個可穿戴式的運動傳感器（英文名稱Motion Tracker)，內部由加速度傳感器芯片、陀螺儀傳感器芯片、磁傳感器芯片組成，通過低功耗藍牙與移動設備（手機、iPAD、Android Pad)進行交互，此傳感器內部由一個微型的紐扣可充電電池供電。
Xsens DOT可以通過安裝帶捆在人體的四肢或軀干，從而進行肢體的運動測量（加速度、速度、方向的變化）。

簡而言之，DOT是面向開發者/創新者/集成者而設計的可穿戴慣性傳感器開發套裝。

的技術

DOT是一款十分小巧而又高精度的運動傳感器，這與它強大的技術背景密切相關。
生產商Xsens擁有一整套用于將運動傳感器測量出來的原始數據轉換為應用數據的技術，其在傳感器融合和運動追蹤應用開發中有著獨特的業技術，使用了利US8，952，785 B2項下的Strapdown Integration算法。
Xsens的母公司mCube是一家量產單芯片MEMS+CMOS運動傳感器的公司，其在單一芯片上實現MEMS加速度計和CMOS信號處理的制造技術受到利（利號為：US 8,749,004 B2）的保護，它生產的傳感器小如沙粒，是傳感器3.0時代的跑者。強大的技術背景下應運而生的DOT將為我們的用戶帶來科研的干凈數據，以及更多可能……

Xsens DOT平臺

Xsens DOT是用于分析和報告人體運動學的開發平臺。該平臺具有高精度可穿戴慣性傳感器，易于集成的移動API / SDK以及Xsens家的社區支持。

•可穿戴運動傳感器開發平臺，易于集成
•Xsens的20年經驗：智能的慣性傳感器融合算法
•低成本、大批量的生產平臺
•數據有效、可靠
•降低用戶的新產品研發到上市的周期
•OTA在線固件升

Xsens DOT硬件

的信號處理及傳感器融合算法可輸出：
•3D姿態參數(俯仰/滾轉/偏航)
•3D加速度
•3D角速度
•3D磁場
姿態參數有較強的抗磁場干擾能力
為人體運動跟蹤進行了優化

便捷式充電及存儲盒

Xsens DOT算法

軟件架構–傳感器內置核心算法

•捷聯積分算法Strap-Down Integration (SDI)將800Hz內部采樣率處理之后得到60Hz的數據更新頻率，SDI算法的優勢在于其方向精度可以無損保持。
•傳感器的3D方向（姿態）是由Xsens新的卡爾曼濾波核心算法Kalman filter core algorithm實現傳感器融合，是結合了Xsens 20年的人體運動跟蹤的經驗進行了優化的算法，優勢在于無論是靜態還是動態運動模式下，都可以實現無漂移的高精度姿態預測high accuracy with no drift

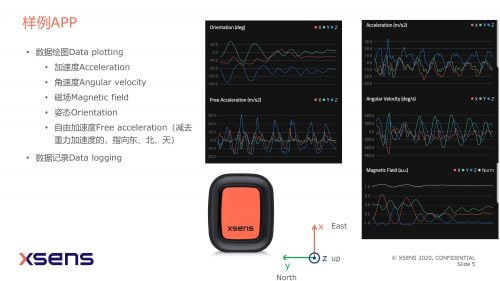

Xsens DOT數據

Xsens DOT應用

1.科研教學

•運動數據采集軟件
•人機交互
•機器控制
•步態分析
•……

2.虛擬主播V-Tuber

•5 Xsens DOT + iPhone面部捕捉
•應用：上身動捕

3.直播健身

•瑜伽，舞蹈，跆拳道等姿勢訓練
•5個傳感器綁定在下肢或上肢
•進行分解動作練習，教練可進行定制化指導

4.姿勢訓練，運動分析

•高爾夫，籃球，賽艇，乒乓球等
•上肢用數個傳感器實現運動捕捉
•分析投籃姿勢，對比不同運動員的數據，姿勢建議等

5.遠程康復（居家康復）

•2個傳感器綁定在局部肢體
•進行姿態訓練
•測量關節活動范圍
•追蹤患者康復進度，大數據分析，定制化運動療方
